Vishay為商用和汽車應用提供單路ESD保護二極管。
瀏覽次數：1202
|
發布日期：2021-08-11
Vishay為商用和汽車應用提供單路ESD保護二極管。
設備電容器的典型值只有8pf，可以為商用和汽車應用提供端口保護。

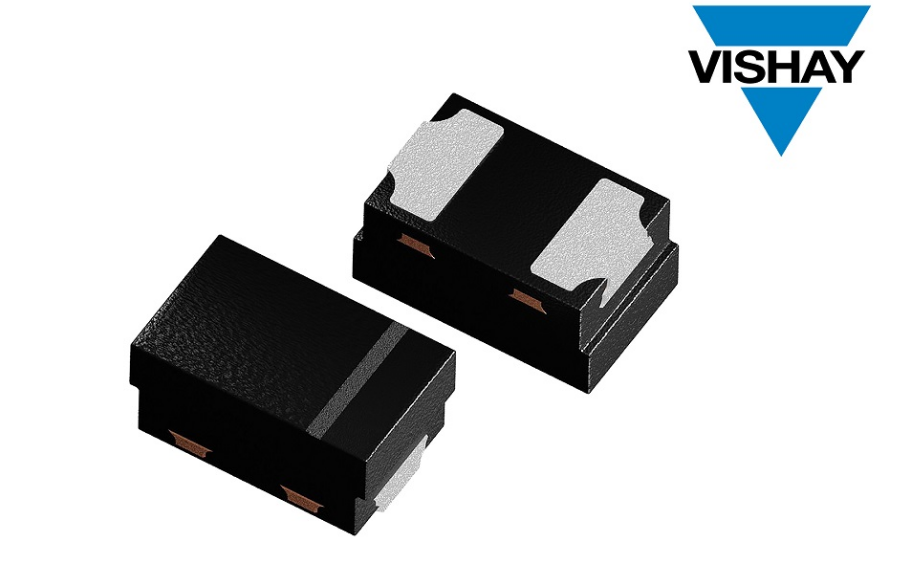

賓夕法尼亞，MALVERN。到2021年8月11日為止，VishayIntertechnology、Inc.宣布新型小型容易吸附焊接的側焊盤DFN1006-2A封裝新型雙向非對稱(Bias)單路ESD保護二極管-VCUT0714BHD1。VishaySemiconductorsVCUT0714BHD1比SOT封裝解決方案節省空間，電容器和漏電流低，保護高速數據線免受瞬變電壓信號的影響。
日前發布的二極管是標準ESD二極管，工作電壓為-7 V~ 14 V或-14 V~ 7 V，典型負載電容僅為8 pF，適用于商用應用端口保護。VCUT0714BHD1還為汽車應用提供AEC-Q101認證版器件。由于 DFN1006-2A 封裝引線短，尺寸小，因此二極管的線路電感非常低，能夠鉗位ESD尖峰等快速瞬變信號，實現最小過沖或下沖。
保護二極管7 V或14 V工作電壓下最大漏電流小于 0.1 μA；1 mA 反向電流條件下典型擊穿電壓為 7.3 V 或 14.5 V；3.6 A或2 A峰值脈沖電流條件下最高鉗位電壓分別為15 V或30 V。VCUT0714BHD1單數據線瞬態保護達到IEC6100000042規定的±25kV(接觸)和±30kV(空氣)放電。器件潮濕敏感度（MSL）達到J-STD-020標準1級，耐火等級達到UL 94 V-0。
保護二極管符合RoHS和Vishay綠色標準，無鹵素，支持汽車系統自動光學檢測（AOI）。焊接質量可以用標準目標檢查設備檢查，不需要x射線。
VCUT0714BHD1目前可提供樣品，實現批量生產，大宗訂單供應周期為12周。
VISHAY簡介。
Vishay是世界上最大的分立半導體和無源電子部件系列產品制造商之一，這些產品對汽車、工業、計算、消費、通信、防衛、航空宇宙和醫療市場的創新設計至關重要。為全球客戶服務，Vishay承載科技基因-The-The，DNAooftech。VishayIntertechnology、Inc.是紐約證券交易所發售的財富1，000強企業。
TheDNA、oftech是Vishayintertechnology的商標。
